Безопасность жизнедеятельности

.6.2 Расчет системы вентиляции электроэрозионного участка

Исходные данные: Количество выделяющихся вредностей: mвр.= 1,2 кг/час пыли, Qяизб.= 26 кВт. Параметры помещения: 9´26´6 м. Температура воздуха: tп.= 21 °С, tу.= 24 °С. Допустимая концентрация пыли Сд.=50 мг/м2. Число работающих: 6 человек в смену. Схема размещения воздуховода приведена на рис.3.1. Подобрать необходимый вентилятор, тип и мощность электродвигателя и указать основные конструктивные решения.

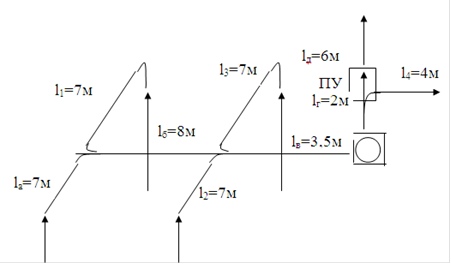

Рис 3.8. Схема воздуховодов вытяжной вентиляции.

Расчет: (3.12)

П - потребное количество воздуха для помещения, м3/ч;СГ - потребное количество воздуха исходя из обеспечения в данном помещение санитарно-гигиенических норм, м3/ч;П - тоже исходя из норм взрывопожарной безопасности, м3/ч.

Расчет значения LСГ ведут по избыткам явной или полной теплоте, массе выделяющихся вредных веществ, избыткам влаги (водяного пара), нормируемой кратности воздухообмена и нормируемому удельному расходу приточного воздуха. При этом значения LСГ определяют отдельно для теплого и холодного периода года при плотности приточного и удаляемого воздуха r = 1,2 кг/м3 (температура 20 °С).

При наличии в помещении явной теплоты в помещении потребный расход определяют по формуле:

(3.13)

где ty и tп - температуры удалённого и поступающего в помещение воздуха

При наличии выделяющихся вредных веществ (пар, газ, пыль твр мг/ч) в помещении потребный расход определяют по формуле:

(3.14)

где Сд -концентрация конкретного вредного вещества, удаляемого из помещения, мг/м3

Сп -концентрация вредного вещества в приточном воздухе, мг/м3

в рабочей зоне

Расход воздуха для обеспечения норм взрывопожарной безопасности ведут по массе выделяющихся вредных веществ в данном помещении, способных к взрыву

(3.15)

где Снк = 60 г/м3 - нижний концентрационный предел распространения пламени по пылевоздушным смесям.

Найденное значение уточняют по минимальному расходу наружного воздуха:

=n × m × z = 6 × 25 × 1,3 = 195м3/ч (3.16)

где m = 25 м3/ч-норма воздуха на одного работника, =1,3 -коэффициент запаса.= 6 - число работников

Окончательно LМ = 34286 м3/ч

Аэродинамический расчет ведут при заданных для каждого участка вентсети значений их длин L, м, и расходов воздуха L, м3/ч. Для этого определяют:

Количество вытяжного воздуха по магистральным и другим воздуховодам;

Суммарное значение коэффициентов местных сопротивлений по i-участкам по формуле:

(3.17)

xпов - коэффициент местного сопротивления поворота (табл. 6 [7]);

SxВТ = xВТ × n - суммарный коэффициент местного сопротивления вытяжных тройников;

xСП - коэффициент местного сопротивления при сопряжении потоков под острым углом, xСП = 0,4.
